ERUN-QZ9322高純氫能源在線監測分析系統適用于制氫站、氫冷發電系統等所有生產儲運及使用中對于高純度氫氣成分含量的分析，高純氫能源監測系統可以連續實時在線監測分析高純氫氣濃度、氫中氧含量、氫氣微量水分露點，并可選配熱值及粉塵監測功能。氫純度在線分析系統主要由電化學氧分析儀、熱導氫分析儀以及露點法水分析組成，可以完全滿足國家標準中對于工業氫及純氫、高純氫的監測分析需求。
ERUN-QZ9322氫氣純度在線監測系統是根據具體工藝專門為防爆過程設備運行生產，而設計制造的安全監控連鎖裝置，整套裝置包括取樣探頭組件、預處理單元、分析單元、程序報警控制單元、儀器標定單元五部分。發電機氫純度在線分析系統為組合分析柜式，裝置內部分析儀表及關鍵部件均配置原裝進口元件如：分析儀傳感器、精細過濾器等。另外像高性能開關、接線端子、照明燈、門鎖等均采用中外合資產品。并配置國內一流的取樣預處理系統，使整個系統具有維護周期長、維護量小、操作簡單方便、可靠性高。

產品型號	ERUN-QZ9322
檢測參數	氫氣H2、水分H2O、氧氣O2，可選配熱值、粉塵檢測
量程范圍	O2：0.01～20ppm H2O：-100℃～ +20℃ H2：95.00%～100.00%VOL 熱值分析：0-50000KJ/m3(新增功能) 凈化尾氣粉塵分析：0-1000mg/m3(新增功能)
重復性	≤±1%F.S.
精度誤差	≤±1%F.S.
響應時間	T90＜30s(分析柜外取樣管＜10M)
過濾精度	＜0.1μm
輸出信號	4-20mA
通訊協議	RS232/485接口，標準Modbus/RTU協議（可選配）
報警設定	報警可在分析儀量程范圍內任意設定，具體可根據工況確定
分析模塊	電化學氧分析儀 熱導氫分析儀 石英晶振薄膜露點水分析儀
檢測模式	可一點連續測量，也可根據用戶需要，進行多點自動巡回檢測方式
外型尺寸	深×寬×高=800×1100×2100mm

1、整體采用防腐材料制成，具有防腐能力強，冷卻量大，凈化效率高，耐溫可靠性高，使用壽命長，維護量小等特點；
2、采用干法流程、脈沖清掃、電拌熱 等技術，具備自動進樣、連續運轉、控制聯鎖功能；
3、系統響應時間短：系統反應迅速，響應時間短，取樣管線小于10米時，響應小于10秒；
4、發電機氫純度在線分析系統具有維護周期長、維護量小、操作簡單方便、可靠性高等特點；
5、裝置結構布局按照系統成套要求，采用分析柜式（或分析間式）結構，完成“交鑰匙式工程設計”，不僅簡化了現場安裝調試，而且有力地增強了系統的可靠性。裝置的研制，緊密結合國內外防爆凈化工藝（日本鉆石、挪威?？?、德國德馬克）實際情況，并綜合國外先進的取樣及預處理技術，在先進性、適用性、可靠性、安全性等方面達到了國外同類裝置先進水平；
6、本裝置預處理采用特殊設計，分級過濾除塵，粗過濾與細過濾相結合的凈化方式，經現場長期運行表明，有效地解決了高粉塵、高濕度、高腐蝕工況下，維護量大，在線連續運行率低的難題，延長了系統運行的時間；
7、高性能分析儀器：選用進口的單光源雙光束紅外分析原理生產的高性能紅外分析儀。具有不怕水份、不怕灰塵、不怕腐蝕、環境溫度變化影響小的特點，而且儀器內沒有活動部件，不怕振動影響，工作穩定，不需要經常校驗，使用壽命長達五年以上；
8、運行費用低，維護量小,長期工作損耗幾乎為零, 一般可連續無故障運行兩年以上。

氫能源分析系統方法標準依據：
GBJ 235-82 工業管道工程施工及驗收規范（金屬管道篇）
GBJ 232-82 電氣安裝工程施工及驗收規范
HGJ 229-83 化工設備、管道防腐蝕工程施工及驗收規范
HG 20509-2000 儀表供電設計規定
HG 20516-2000 自動分析器室設計規定
NFPA NO.70 美國國家電氣規程
GB 5001-92 石油化工企業設計防火規范
GBJ 236-82 現場設備、工業管道焊接工程施工及驗收規范
GBJ 93-86 工業自動化儀表工程施工及驗收規范
SHJ 501-85 石油化工劇毒、易燃可燃介質管道施工及驗收規范
HG 20510-2000 儀表供氣設計規定
GB12519-90 分析儀器通用技術條件
EEMUA NO.138 在線分析儀系統的設計和安裝

一、取樣及預處理單元
取樣及預處理單元是過程分析儀器在線連續可靠運行的關鍵，本裝置取樣及預處理單元采用特殊結構設計，利用分級過濾除塵，粗過濾與精過濾相結合的凈化方式，經現場長期運行表明，有效的解決了高粉塵、高硫化物、高濕度工況下被動式過濾累積堵塞，維護工作量大，在線連續運行率低的難題。性能穩定可靠，維護工作量小。
1、取樣組件
取樣組件的獨特設計使安裝操作極為簡單，整體由不銹鋼組成，采用法蘭盤密封與客戶過濾裝置完美匹配。
2、預處理單元
該預處理裝置是在吸收國外同類先進產品優點基礎上，采用國內獨特的專門凈化技術，解決了在高溫下清除（焦油、微小粉塵、有機結晶物、飽和水汽等）有害雜質連續取樣的這一技術難題，現場維護周期大于三個月。該裝置具有以下特點：

（1）采用國際先進的防爆環保型除霧技術，有效地分離樣品中的水分；

（2）采用自動排液技術，裝置具有自身清潔功能；

（3）全干法流程，取樣系統、輸樣管線，各類管接頭（與樣氣接觸部分）等均采用防腐不銹鋼、聚四氟乙烯材料或特殊防腐處理，提高了系統防腐性。保證了系統使用壽命。系統采用了由取樣探頭濾器（初級）、中級過濾器和微米過濾器所組成的三級過濾方式，對粉塵等機械雜質得到了徹底地凈化。

◆排液系統

采用了自動排液器方式。

◆霧過濾器（SEFI）

由鋼化玻璃體，PVC微孔材料過濾芯組成，其功能為分離冷凝水，進一步過濾從取樣過濾器進入的粉塵，并可除去酸霧，是取樣系統的第二級過濾器，過濾精度為1μm，過濾芯為一次性使用，正常更換周期6個月，最短不小于3個月。

◆精密過濾器

承擔樣氣進入儀表前的最后一級過濾，過濾精度0.1μm。對儀表傳感器起到雙重保護的作用，其特點是直觀，更換濾芯方便，采用原裝進口濾芯材料。

◆放散器（FU）

用來收集樣氣、冷凝液，緩沖氣體，排除樣氣、冷凝液。

◆流量儀表 （FIC）

放散多余的樣氣流量，測量范圍：25～250 L/h，配管：φ6不銹鋼/聚四氟管。

◆氣路控制閥件

吹掃氮?dú)馐謩?dòng)閥，檢測-標校切換閥，零氣-量程校準氣切換閥，樣品流量調節閥，完成氣量調節。

◆空氣過濾器

過濾進入的吹掃用N2或壓縮空氣。

二、分析單元

采用德國制造最新式紅外/電化學傳感器。具有性能穩定，精度高，響應時間快、智能化程度高的特點。詳見《分析儀器使用說明書》。其功能：

紅外線式測量原理圖（CO2 , CO , CH4 , SO2 , NO）

電化學式測量原理圖（O2）

1、可同時連續對CO、CO2、SO2、NOx/H2/O2等其中的任意元素進行分析，量程可自動切換、可現場設定，自動零點校正（標定周期大于6個月），響應時間快，大屏LCD顯示，智能化過程控制，性能卓越。

2、完成被測樣氣的濃度分析，同時將其濃度信號轉換成標準的4～20mA信號輸出。

3、當分析儀器運行不正常的時候，輸出故障報警信號，如無流量或流量低、標定失敗等。

三、程序控制單元

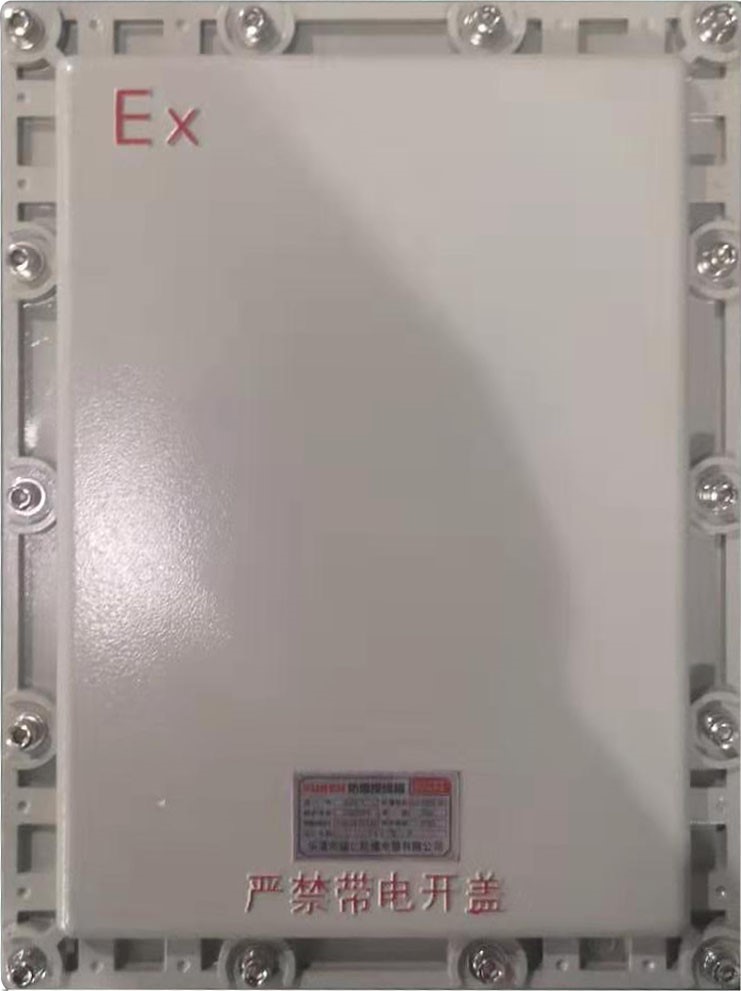

采用防爆電氣控制箱做為控制中樞，并配置相應的操作按鈕及有關閥件、指示燈、繼電器等組成。其主要功能，根據編制的程序，對裝置完成自動控制取樣及部分故障自診斷。



四、校對單元
由校對閥、標準樣氣及鋼瓶減壓閥等組成，完成分析儀器的標定。

以上就是關于ERUN-QZ9322高純氫能源在線監測分析系統的相關介紹，在現場安裝高純氫能源監測系統時，應先確保氫氣純度在線監測系統能夠滿足儀器系統的基本使用要求，尤其是樣氣的含塵量、溫度、壓力、光照、振動、電磁場等應滿足產品使用說明書中的相關要求規定。另外，在氫氣的生產儲運使用過程中，除了應當安裝使用氫純度在線分析系統之外，為防止過量泄漏的氫氣發生爆炸，還應在現場安裝固定在線式氫氣泄漏報警儀器，詳情可咨詢贏潤集團工作人員。
